一、项目基础信息

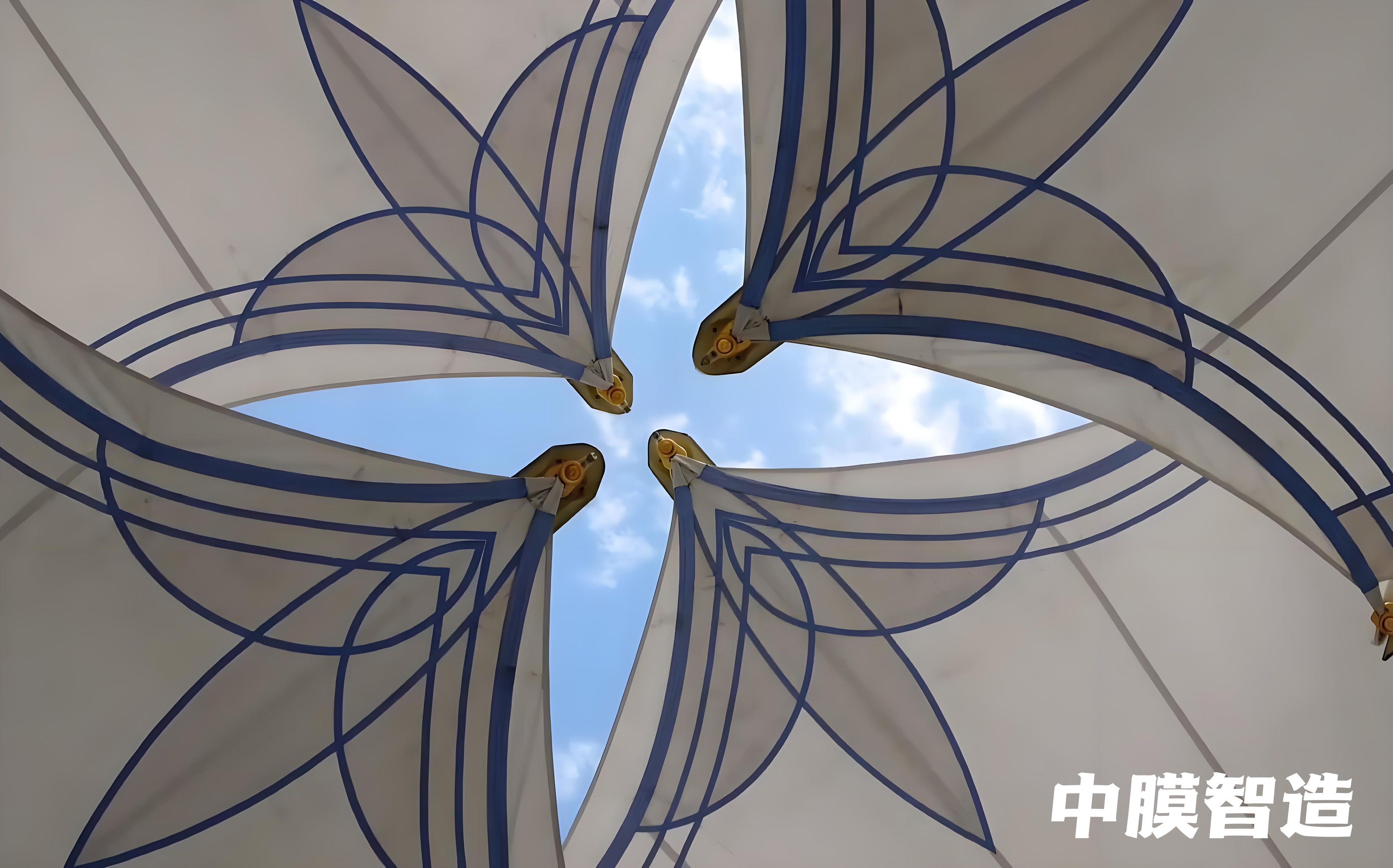

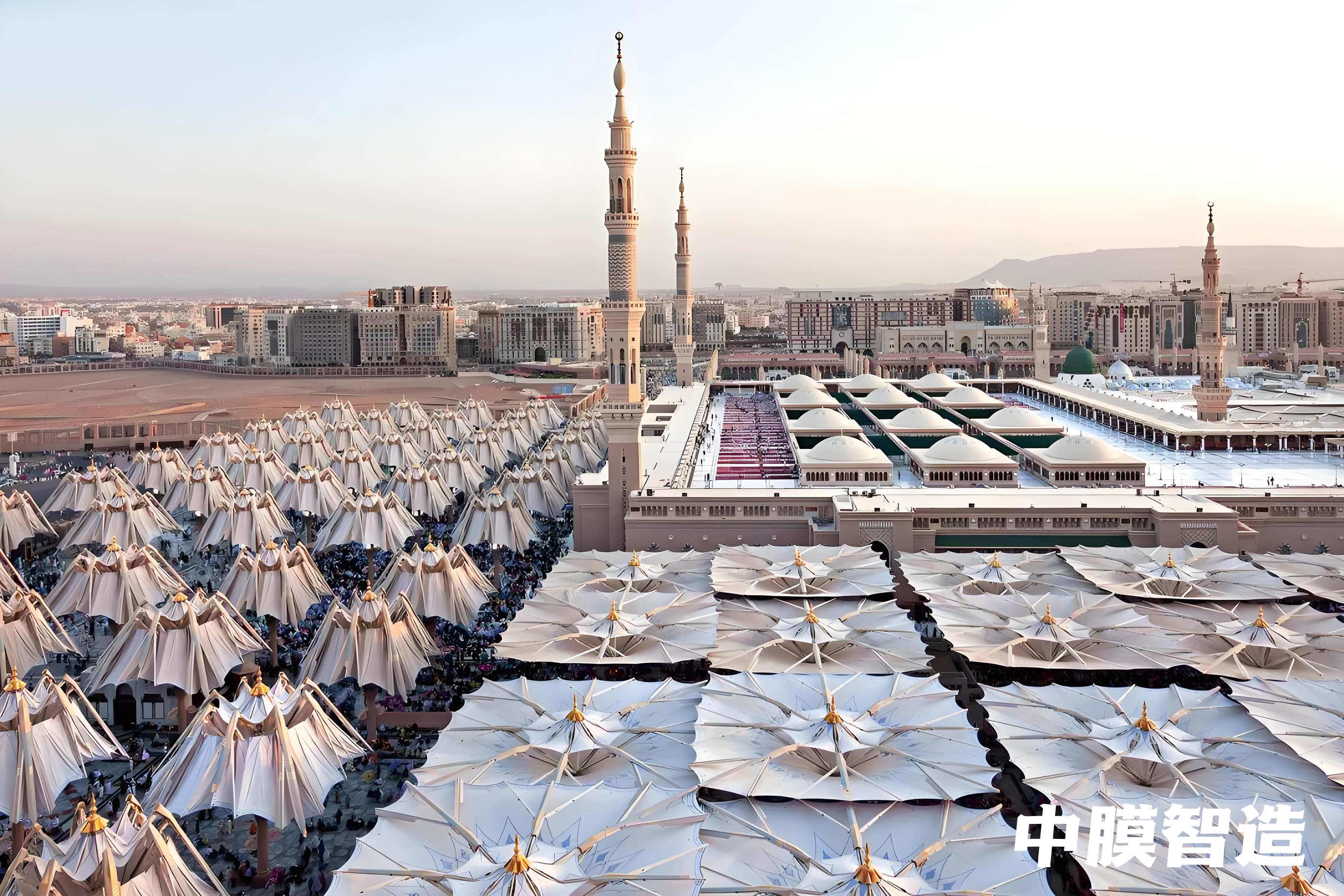

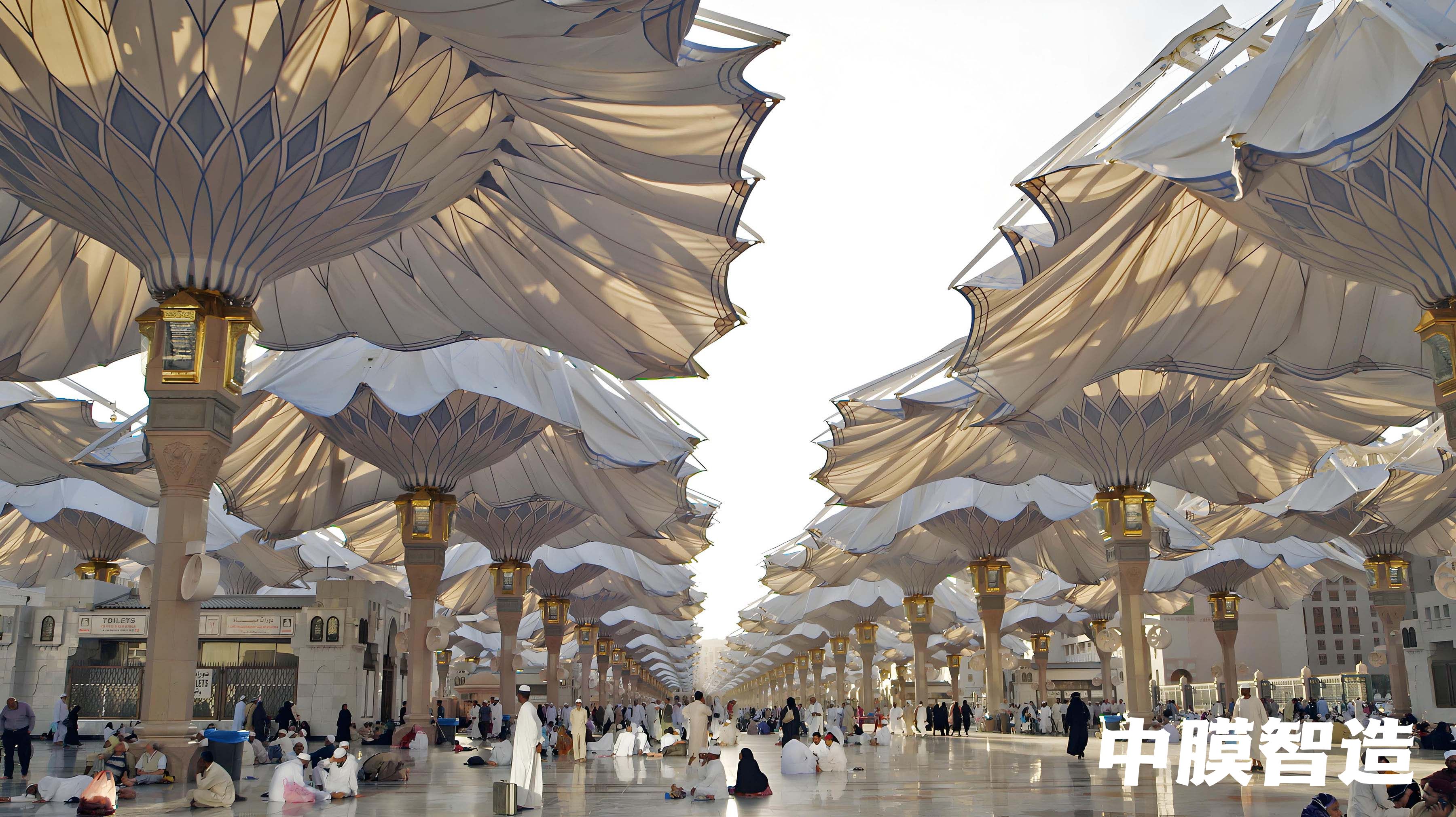

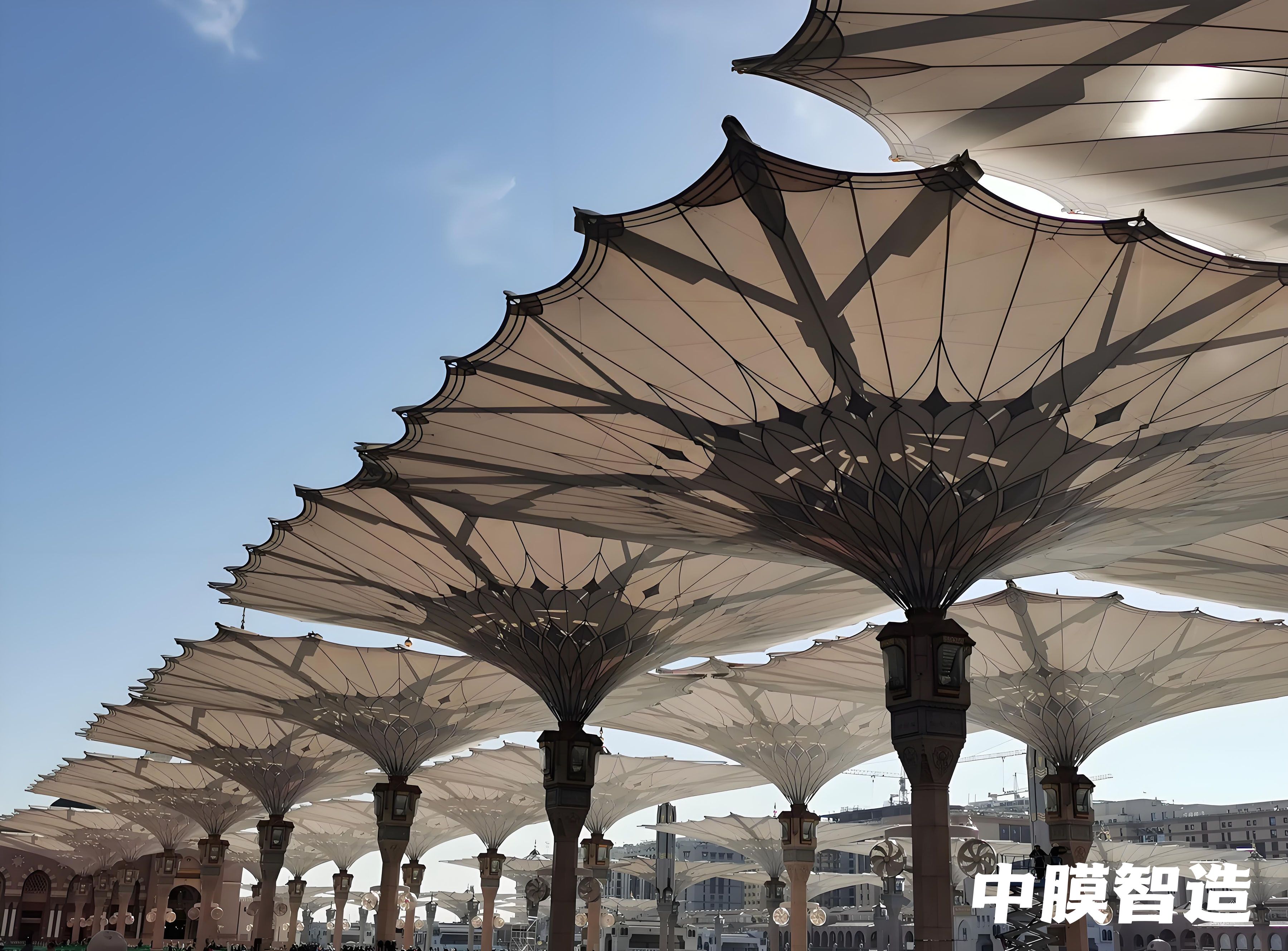

项目名称：麦地那先知寺广场遮阳系统（世界最大可转换式遮阳屋面）

项目地点：沙特阿拉伯麦地那先知寺（Masjid al-Nabawi）外广场

建成时间：2010 年 8 月（首期 182 把，后增至 250 把，2012 年东广场扩建完成）

膜结构面积：143,000㎡（250 把独立遮阳伞共同展开覆盖）

建筑特色：伊斯兰世界第二大圣寺的核心配套设施，全球最大的机械驱动式遮阳系统，为每日数万朝圣者提供遮阳降温，在50℃+ 极端高温环境下创造舒适的户外祈祷空间，兼具宗教功能与工程美学，成为麦地那标志性景观

二、膜结构核心参数

膜材类型：SEFAR® Architecture 高强度 PTFE（聚四氟乙烯）涂层玻纤织物，沙色定制款（减少眩光，适配沙漠环境）

膜材总面积：143,000㎡，单伞膜面积约650㎡（25.5m×25.5m 正方形）

结构形式：六铰折叠臂 + 双重叠伞面机械系统，碳纤维 + 钢复合材质支撑结构，伞高22 米，可完全折叠收纳

应用部位：覆盖先知寺外广场全部露天祈祷区，形成连续无遮挡的遮阳空间，可容纳25 万人同时祈祷

技术规格：

驱动系统：液压 + 电动混合驱动，每把伞展开 / 收起时间约3 分钟，中央智能控制

遮阳性能：遮蔽 90% 太阳辐射，阻挡99% 紫外线，伞下温度降低15-20℃

防风设计：可抵御155km/h极端风速，风速超36km/h自动锁定，确保安全

冷却系统：集成地下冷水循环 + 顶部喷雾系统，进一步降低伞下温度，提升舒适度

三、技术亮点

全球最大可转换遮阳系统：250 把独立控制的巨型遮阳伞，覆盖 14.3 万㎡，创造世界最大的可伸缩式遮阳屋面，兼具实用性与地标性

极端气候适应性：专为沙特50℃+ 高温、强紫外线、沙尘暴环境设计，PTFE 膜材耐候性优异，系统可在恶劣条件下稳定运行

智能同步控制：中央控制系统与太阳追踪技术联动，根据季节与时段自动调整伞面角度，最大化遮阳效果，同时配备风速传感器，实现安全防护

创新折叠结构：六铰折叠臂设计，可将 25.5m×25.5m 的巨大伞面完全折叠收纳为2.5m 直径的柱体，不影响广场开放空间与清真寺天际线

双重叠伞面设计：相邻伞面采用1.5m 重叠区域，确保遮阳无死角，同时在雨天形成连续防雨屏障，适应麦地那偶尔的降雨天气

轻量化高强度：碳纤维复合材质支撑臂，比传统钢结构减重40%，大幅降低基础荷载，提升结构稳定性，同时便于机械驱动

可持续降温：结合地下冷水循环与顶部喷雾系统，实现被动式 + 主动式双重降温，能耗比传统空调系统降低80%+，适应宗教场所大空间需求

四、材料性能特点

极致耐候：PTFE 涂层玻纤织物具备 **-40℃至 + 200℃** 温度适应范围，抗紫外线、抗老化、抗盐雾腐蚀，设计使用寿命≥30 年，适应沙漠极端环境

高强度低维护：抗拉强度达1000N/5cm，抗撕裂性能优异，表面自洁性强，雨水冲刷即可清洁，无需频繁维护，降低运营成本

遮阳透光平衡：沙色 PTFE 膜材既保证90% 遮阳效率，又保留10% 自然漫射光，避免伞下过暗，创造舒适的祈祷环境，同时减少眩光

防火安全：A 级防火等级，燃烧无滴落物、无有毒烟气，符合宗教场所高安全标准，保障数万朝圣者安全

抗风性能：膜材与结构系统协同设计，可承受155km/h极端风速，通过风洞试验验证，确保在沙漠强风环境下稳定运行

声学优化：膜材与支撑结构设计考虑声学性能，降低外部噪音干扰，创造安静的祈祷氛围

五、项目定位与用途

功能定位：先知寺核心配套设施，解决50℃+ 高温下户外祈祷的舒适性问题，提升朝圣体验，展现伊斯兰世界对朝圣者的人文关怀

核心用途：

宗教祈祷：为每日5-10 万朝圣者提供遮阳降温的露天祈祷空间，可容纳25 万人同时祈祷

人流疏导：遮阳系统覆盖的广场区域成为人流缓冲带，提升先知寺整体运营效率

文化展示：体现伊斯兰建筑与现代工程技术的完美融合，成为麦地那城市名片与全球工程典范

地标价值：全球最大的机械驱动式遮阳系统，德国 SL Rasch GmbH 设计，沙特本拉丹集团承建，总投资47 亿里亚尔（约 12.5 亿美元），代表了21 世纪初膜结构与智能机械结合的最高水平，为全球类似极端气候区的大型公共空间提供了可持续解决方案

该项目不仅是宗教建筑的功能性配套，更是现代工程技术服务于宗教文化的典范，通过 PTFE 膜材与智能机械系统的创新应用，在极端环境下创造了人性化的公共空间，成为全球膜结构工程领域的标志性案例。
