一、项目基础信息

项目全称：格尔木工业园昆仑工业区工业污水处理厂 ETFE 膜结构保温加盖工程

行业定位：国内首个 ETFE 膜结构污水池保温加盖项目，荣获中国钢结构协会 2022 年度「科学技术创新奖」，开创 ETFE 膜材在工业污水环保领域的应用先河

项目地点：中国青海省海西蒙古族藏族自治州格尔木市昆仑工业区工业污水处理厂内，地处青藏高原柴达木盆地，海拔约 2780 米，属高原大陆性气候，强紫外线、昼夜温差大、冬季严寒漫长

施工周期：2020 年 7 月 - 9 月，总工期 60 天，工厂预制模块化构件，现场快速拼装交付

工程规模：

膜结构展开面积：5100 平方米

主体用钢量：约230 吨

建筑净空高度：11.5 米，最大跨度55 米

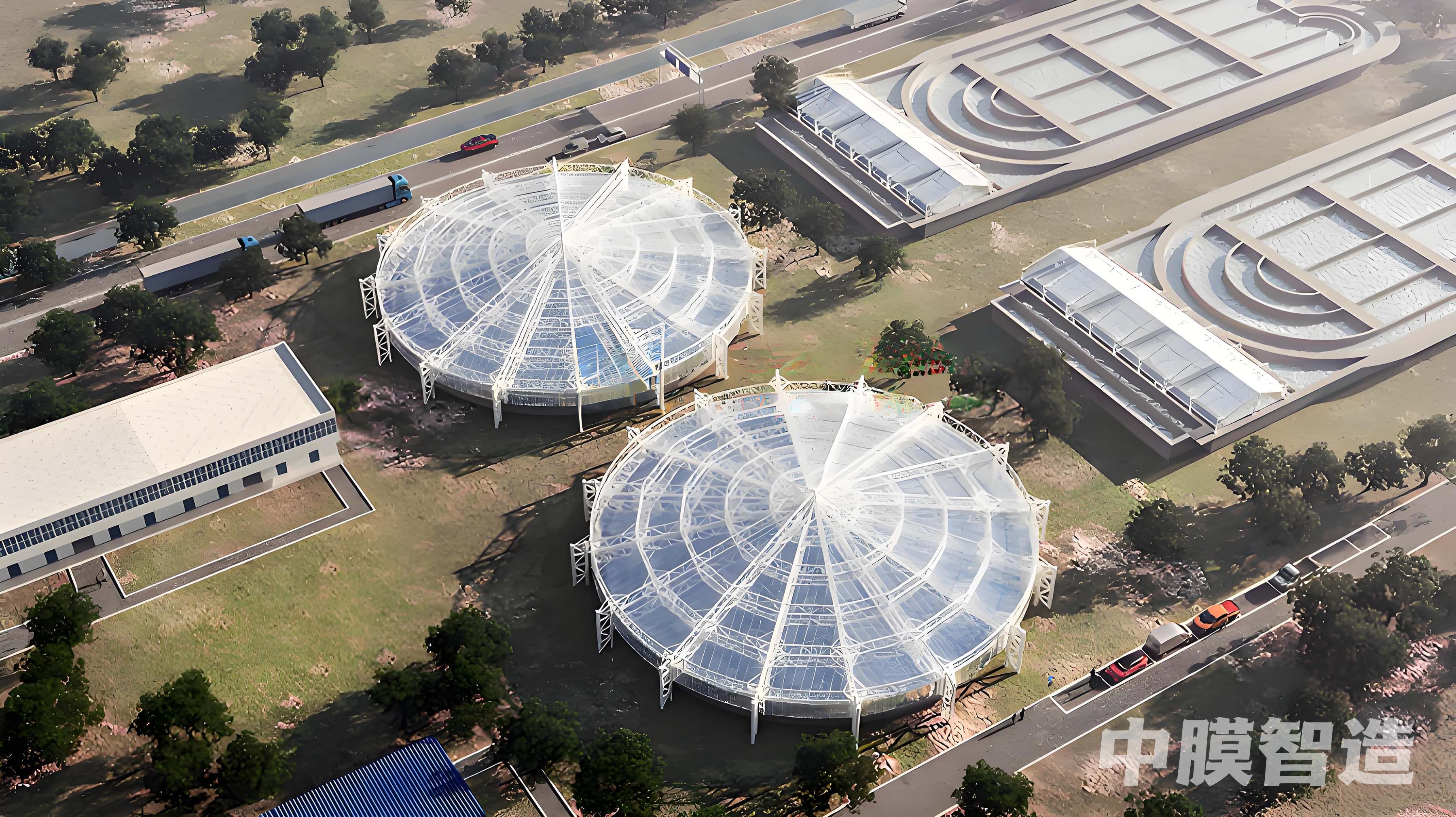

覆盖池体：包含1 座直径 60 米大型圆形池与1 座直径 30 米圆形池，涵盖二沉池、水解酸化池、预沉池三大核心工艺单元

服务规模：配套厂区首期 2.5 万立方米 / 日污水处理能力，同步配套照明、通风与负压集气除臭系统

项目特色：打破污水池加盖传统采用 PVDF/PTFE 膜材的行业惯例，首次将 ETFE “软玻璃” 膜材以倒挂反吊形式应用于污水池保温密封，同时实现高透光、强保温、全密封三重核心功能，完美适配高原地区污水厂冬季保温、日常巡检、环保除臭的复合需求，是高原工业污水环保改造的技术突破性工程。

二、膜结构核心参数

膜材品类：ETFE（乙烯 - 四氟乙烯共聚物）膜材，俗称 “软玻璃”，污水保温加盖专用高透光耐腐膜料，是国内污水环保领域首次规模化应用该类膜材

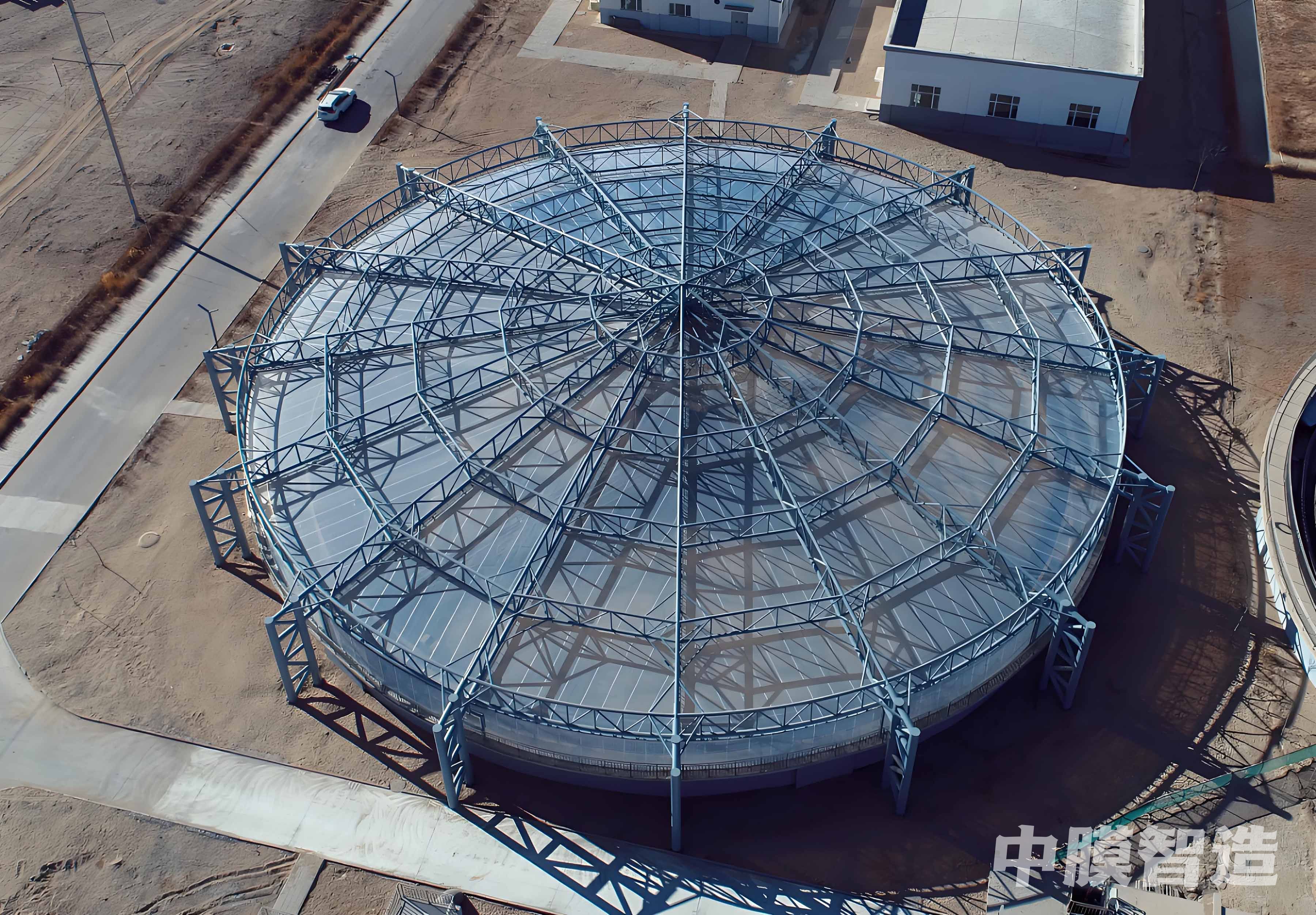

结构形式：钢骨架倒挂式反吊保温膜结构，采用 “钢结构管桁架外置、ETFE 膜材吊挂于下方” 的反吊布局，钢结构完全脱离池内腐蚀性气体环境，同时膜面与水面形成封闭保温空腔

支撑体系：主体采用 Q355B 高强度管桁架结构，由 16 榀主管桁架柱、16 榀主管桁架梁及球节点组装而成，整体热镀锌防腐处理，适配高原低温与腐蚀环境

密封与保温：膜材采用高频热合焊接成型，焊缝强度与母材一致；池体边缘采用专用压条与耐候密封胶双重固定，兼顾高气密性与保温性能，配合负压集气系统实现废气全收集

配套系统：内置专业体育级照明系统、通风换气系统，衔接厂区废气收集处理装置，形成 “保温 - 密封 - 集气 - 净化 - 排放” 全流程闭环

气候适配：按青藏高原极端气象条件设计，设防抗风等级 11 级，耐 - 30℃极端低温，膜材抗紫外线老化性能拉满，适配格尔木强日照、大温差、多风沙的气候特征

三、技术亮点

国内首创 ETFE 污水保温加盖技术，获行业权威奖项

项目是国内首个将 ETFE 膜材应用于污水池保温加盖的工程，凭借技术创新性荣获中国钢结构协会 2022 年度科学技术创新奖，打破了传统污水加盖仅用 PVDF/PTFE 膜材的技术路径局限，为行业提供了 “透光 + 保温 + 密封” 的全新解决方案。

高透光 “软玻璃” 替代传统建材，实现可视化运维

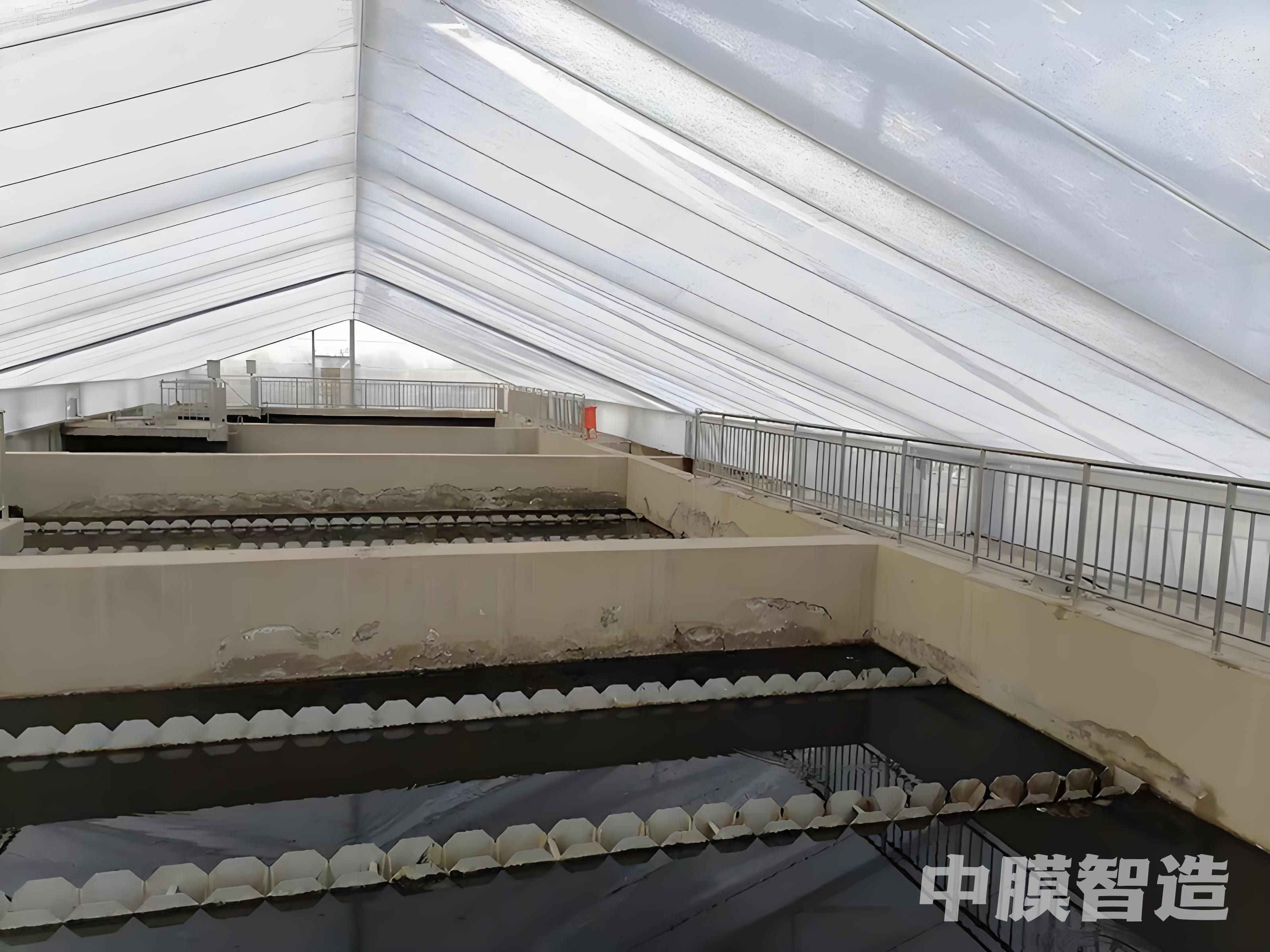

ETFE 膜材透光率可达 90%，接近普通玻璃，被称为 “软玻璃”。加盖后池内自然光充足均匀，运维人员无需进入密闭空间即可通过膜面直观巡检池内设备运行状态，同时大幅降低日间照明能耗，完美解决传统加盖池内昏暗、巡检不便的痛点。

倒挂反吊结构根源防腐，延长结构寿命

采用钢结构外置、膜材下吊的反吊设计，钢结构完全不接触池内硫化氢、氨气等腐蚀性废气，从结构原理上解决了传统加盖钢结构易腐蚀、寿命短的行业痛点，大幅降低高原地区运维维保成本与难度。

高原极端气候专项适配设计

针对格尔木高海拔、强紫外线、大温差、冬季严寒的气候特点，ETFE 膜材本身具备极强的耐紫外线与耐高低温性能，配合管桁架结构力学优化，可抵御强风、暴雪与极端低温，保障冬季污水工艺稳定运行，减少池水热量散失。

一体化保温密封，兼顾环保与节能

膜结构形成全密闭保温空间，既实现恶臭气体全收集、达标处理，满足环保排放要求；又通过保温空气层减少冬季池水热量流失，降低污水处理保温能耗，一举解决高原污水厂冬季运行效率低、臭气逸散两大核心难题。

工厂预制 + 快速施工，工期仅 60 天

钢构件、膜材均在工厂预制加工完成，现场仅进行模块化拼装、张拉与密封作业，总工期仅 60 天，大幅缩短高原户外施工时长，降低高海拔施工安全风险与人力成本。

四、膜材性能特点（ETFE污水保温专用膜材）

超高透光性：可见光透光率约 90%，接近普通玻璃，自然光均匀漫射入池，日间无需人工照明即可完成巡检，节能且大幅提升运维便利性

超强耐候抗老化：ETFE 分子结构稳定，可长期抵御高原强紫外线照射，耐 - 40℃~+150℃极端温度，长期使用不脆化、不变色，设计使用寿命≥20 年，远优于常规 PVC/PVDF 膜材

优异耐化学腐蚀：可耐受污水中硫化氢、氨气及各类酸碱介质侵蚀，化学稳定性极强，适配工业污水恶劣工况

自重极轻：自重仅 0.15-0.35kg/㎡，约为传统玻璃的 1/100，大幅减轻钢结构荷载与基础压力，更易实现大跨度无柱覆盖

绝佳自洁性能：膜面光滑致密，灰尘、污渍附着力极低，依靠雨水冲刷即可保持洁净，无需频繁人工清洗，适配高原多风沙环境

保温隔热性能：膜材配合封闭空气层形成保温体系，有效减少冬季池水热量散失，降低污水处理保温能耗，提升冬季工艺稳定性

阻燃与安全：达到 B1 级阻燃标准，燃烧时无有毒烟气、无滴落物，符合工业厂区消防与安全生产要求

抗冲击与形变能力：具备良好的韧性与延展性，可适应高原昼夜温差带来的热胀冷缩形变，抗风雪冲击性能优异

五、项目功能与行业价值

核心功能

冬季保温稳工艺：通过 ETFE 膜保温加盖，减少冬季池水热量散失，保障高原低温环境下污水处理微生物活性与工艺稳定，提升冬季出水水质达标率

密闭除臭保环保：全密闭空间配合负压集气系统，高效收集池内恶臭气体并导入处理装置，达标后排放，满足国家工业废气排放标准，守护柴达木盆地生态环境

透光巡检提效率：高透光膜面实现池内可视化，运维人员无需进入密闭空间即可日常巡检，大幅提升运维效率与作业安全性

节能降耗降成本：自然光利用减少日间照明能耗，保温层降低冬季加热能耗，同时反吊结构减少防腐维保成本，实现全生命周期运营成本下降

行业价值

该项目是中国污水池加盖领域的技术突破性标杆工程，首次将 ETFE 膜材从建筑幕墙、体育场馆领域引入工业污水环保场景，验证了 ETFE 膜材在高透光、强保温、重防腐需求下的综合优势，填补了国内污水池保温加盖领域的技术空白。

项目荣获中国钢结构协会科学技术创新奖，为青藏高原、西北严寒地区的工业与市政污水处理厂环保改造提供了 “保温 + 密封 + 透光” 一体化的全新技术路径，推动污水池膜结构加盖从单一除臭功能向多功能复合方向升级，引领行业技术创新方向。
