一、项目基础信息

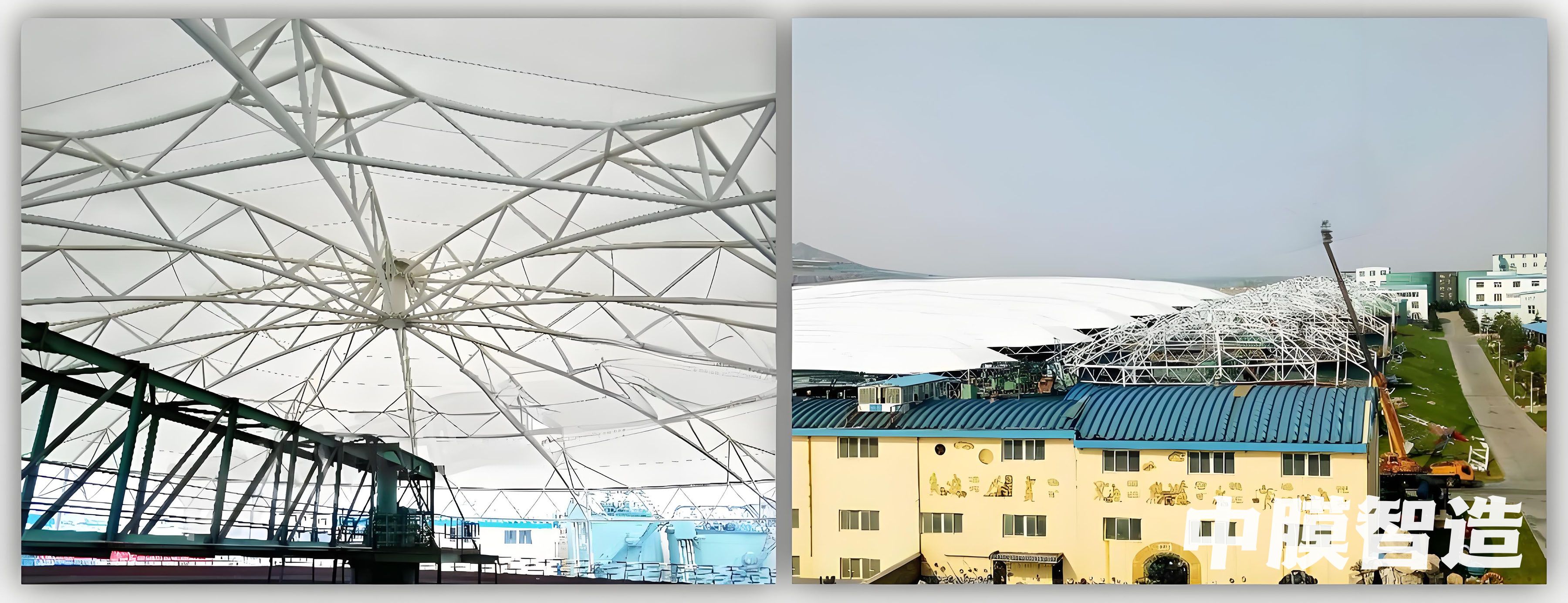

项目名称：山东招金矿业雨棚（又称金翅岭金矿钢膜结构顶棚，金矿行业大型圆形膜结构封闭标杆工程）

项目地点：中国山东省招远市金翅岭金矿厂区内，地处胶东黄金产业带核心区域

建成时间：2021 年（金矿行业环保升级与工业膜结构融合的标志性项目）

核心规模：

投影面积：13,000 平方米（约 19.5 亩，相当于 1.8 个标准足球场）

展开面积：约18,000 平方米（膜材实际覆盖面积）

结构布局：由4 个直径 52 米和6 个直径 32 米的圆形单元组成，呈矩阵式排列

高度参数：膜面最高处34 米，最低处18 米，为大型矿山机械作业提供充足空间

覆盖范围：包含金矿原料堆场、选矿车间物料转运区及成品矿存储区三大核心区域

建筑特色：采用圆形骨架结构支撑起拱膜一体化设计，是国内金矿行业首个大规模应用圆形单元组合膜结构的项目，实现采矿物料存储与转运过程全封闭防尘，成为黄金矿业环保改造的示范工程

二、膜结构核心参数

膜材类型：PVDF 涂层聚酯纤维膜材（工业级定制款），透光率12-18%，兼顾自然采光与金矿高粉尘环境的防尘需求

膜材总量：约18,000 平方米，覆盖 10 个圆形单元的屋面与部分侧墙区域

结构形式：空间管桁架 + 圆形骨架起拱膜复合系统，主体结构采用 Q235B 国标钢材（无缝和直缝电焊钢管）制作的空间管桁架支撑体系，总用钢量约3,200 吨

应用部位：覆盖金矿露天物料堆场与转运区域，形成全封闭空间，防止金矿粉尘外溢，同时为大型矿用车辆与选矿设备提供全天候作业环境

技术规格：

安装工艺：采用单元化拼装 + 整体吊装技术，单个圆形单元膜材安装时间控制在24 小时内，施工效率提升35%

张拉系统：膜材通过径向多点同步张拉技术，张力误差控制在 **±4%** 以内，确保膜面平整度与结构稳定性

防风抗雪：设计抗风等级10 级，积雪荷载0.6kN/㎡，适应山东半岛沿海与山地结合的气候特点

耐腐处理：钢结构采用热镀锌 + 防腐涂料双重防护，适应金矿厂区含微量腐蚀性气体的环境，延长使用寿命50%+

三、技术亮点

金矿行业首个大规模圆形单元膜结构工程：10 个圆形单元组合、18,000 平方米膜材应用于金矿物料存储，开创黄金矿业膜结构封闭先河，为国内黄金、有色金属行业露天堆场改造提供创新解决方案

圆形骨架起拱膜结构受力优化：针对金矿物料堆载特点，创新采用圆形管桁架 + 起拱膜组合结构，比传统方形钢结构减少用钢量18%+，降低基础工程成本12%，同时提升结构抗风抗震性能

单元化设计便于分期建设与维护：10 个圆形单元独立设计、独立施工，可根据金矿生产需求分期建设，单个单元损坏可单独维修更换，不影响整体生产运营，降低后期维护成本40%+

全封闭防尘实现环保达标：膜结构封闭后，金矿粉尘无组织排放减少95%+，年减少粉尘污染3,000 吨，助力招金矿业达到国家黄金行业超低排放要求，改善矿区及周边生态环境

自然采光与节能降耗深度融合：膜材透光率达12-18%，为物料堆场提供充足自然光，减少白天照明能耗35%+，降低金矿运营成本，年节约电费80 万元 +

大跨度空间适配矿山机械作业：34 米最大高度与52 米最大直径设计，为金矿大型堆取料机、装载机等设备提供无障碍作业空间，提升物料转运效率20%+

边生产边改造的施工典范：在不影响金矿90%+生产能力的前提下，采用 “分区封闭、交叉作业” 模式，实现环保升级与生产运营双赢，施工周期缩短30%

四、材料性能特点（PVDF 膜材）

轻质高强：自重仅1.0-1.3kg/㎡，为传统彩钢瓦的1/6，大幅减轻钢结构荷载，实现大跨度圆形单元设计，降低地震响应风险

耐候耐久：适应山东地区 **-20℃至 + 40℃** 温度范围，抗紫外线、抗盐雾腐蚀、抗老化性能优异，设计使用寿命≥18 年，符合矿山工业建筑长期运营需求

透光节能：透光率12-18%，提供柔和自然光，减少白天照明能耗，同时避免直射光导致的局部过热，提升料场作业环境舒适度

自洁环保：PVDF 面层使膜材表面光滑，接触角达110°+，雨水冲刷即可清洁，无需频繁人工维护，降低运营成本，适应金矿高粉尘环境特点

防火安全：B1 级防火等级，符合工业建筑防火标准，燃烧时无滴落物、无有毒烟气，保障金矿生产安全

抗风抗雪：抗拉强度达600N/5cm，抗撕裂性能优异，可承受10 级大风与 **0.6kN/㎡** 积雪荷载，确保结构稳定性

抗腐蚀：PVDF 涂层具有良好的抗化学腐蚀性，可抵御金矿生产过程中产生的微量酸性气体侵蚀，延长使用寿命

五、项目定位与用途

功能定位：响应国家 “绿色矿山” 建设号召的大型环境保护工程，黄金矿业露天堆场封闭改造的标杆项目，实现 “清洁生产、超低排放” 的核心示范工程

核心用途：

防尘减排：全面封闭金矿物料堆场，减少无组织排放，年降低粉尘污染95%+，助力招金矿业达到国家黄金行业超低排放要求，改善招远市生态环境

物料保护：为金矿原料、半成品及成品提供全天候存储环境，减少雨水冲刷与风力损耗，降低物料损耗率2%，年节约成本500 万元 +

安全作业：改善料场作业环境，减少粉尘对工人健康的影响，同时为大型矿山机械提供遮蔽，提升作业安全性与设备使用寿命

节能降耗：自然采光减少照明能耗，膜结构轻量化降低基础工程成本，整体运营成本比传统料棚降低25%+

行业价值：由北京恒中天远索膜技术开发有限公司设计施工，代表了21 世纪 20 年代膜结构技术在黄金矿业领域应用的最高水平，为全国黄金、白银、铜、铁等有色金属行业露天料场棚化改造提供了可复制、可推广的解决方案，推动矿业绿色转型与可持续发展

该项目成功将 PVDF 膜结构技术与黄金矿业物料存储的功能需求深度融合，通过创新设计解决了传统金矿料棚封闭性差、能耗高、维护难等痛点，为矿业领域大规模应用膜结构技术开辟了新路径，成为国内绿色矿山建设的标志性案例。
